1, das Grundprinzip der EDM-Draht-Schnitt-Verarbeitung:

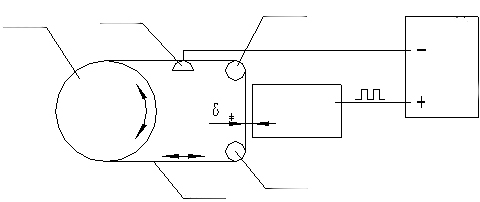

EDM -Drahtschneidemittel, Impulsentladung zwischen dem Elektrodendraht und dem Werkstück, wie in Abbildung eins gezeigt. Wenn Sie zu einem elektrischen Impuls kommen, erzeugt die Temperatur zwischen dem Elektrodendraht und dem Werkstück eine Funkenentladung in der Mitte des Entladungskanals sofort bis zu 10.000 ℃ oder mehr, eine hohe Temperatur, damit das Werkstück Metall schmilzt, um den Zweck des Schneidens zu erreichen.
2, Die Zusammensetzung der Werkzeugmaschine:

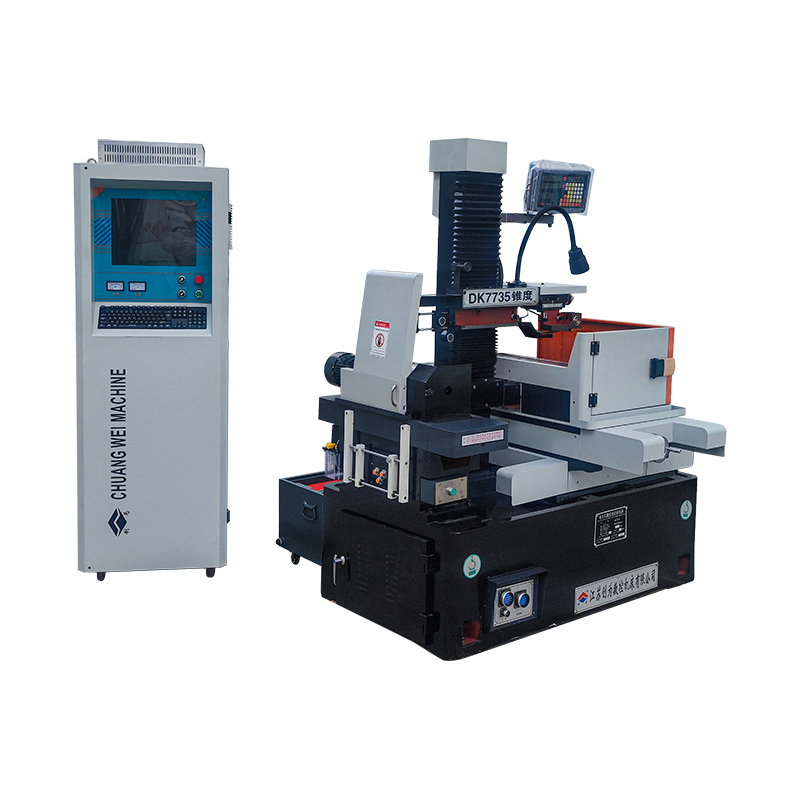

Die Werkzeugmaschine besteht hauptsächlich aus einem Arbeitstisch, einem Drahttransportmechanismus, dem Drahtsrahmen, einem elektrischen und numerischen Steuerungssystem für Flüssigkeitssysteme sowie anderen Teilen.
(1) Arbeitstabelle
Der Arbeitstable wird verwendet, um das zu verarbeitende Werkstück zu klemmen, um die automatische Fütterung zu verarbeiten. Es besteht hauptsächlich aus einer oberen und unteren Kreuzungsplatte, einer Präzisionskugellschraube, einer Rückschläge und einer Anleitung. Die obere und untere Schaltplatte bewegt sich entlang der präzisen linearen Führung hin und her und ihre Leistung wird durch den Trittmotor über den kugelfreien Getriebe übertragen, um einen Impuls zu erreichen, um die Arbeitstischbewegung mit 0,001 mm zu erreichen. des hohen und einen gewissen Grad an Starrheit und Verschleißfestigkeit. Bestimmte Starrheit und Verschleißfestigkeit.
(2) Drahttransportteile
Die Drahttransportkomponente wird hauptsächlich zum Antrieb des Elektrodenkabels gemäß einer bestimmten linearen Geschwindigkeitsbewegung verwendet, und der Elektrodendraht wird auf dem Lagerlauf ordentlich gewickelt. Der Drahttransportmechanismus besteht aus einem Motorspeicherfass, einer oberen und unteren Widerstandsplatte, dem Synchrongürtel, der Umkehrungsvorrichtung und anderen Komponenten.
Die grundlegenden Anforderungen sind:
① Der Speicherzylinder dreht sich einerseits, um sicherzustellen, dass der Elektrodendraht im Lagerzylinder ordentlich angeordnet ist.
② Der radiale Runout und der axiale Runout des Speicherzylinders sollten klein sein.
③ Der Zylinder sollte nach vorne und umgekehrt gedreht werden.
④ Der Drahtspeichermechanismus sollte vom Bett isoliert werden.
⑤ Der Drahttransport -Teil nimmt eine geschlossene Abdeckung an, um zu verhindern, dass die Arbeitsflüssigkeit spritzt.
(3) Kabelrahmenteile
Die Drahtenteile bestehen hauptsächlich aus Säulen, einem oberen und unteren Ausleger, einem Führungsrad, einem sich verjüngenden Kopf und anderen Komponenten. Die Drahtrahmenkomponente und die Kabelspeicherzylinderkomponente bilden zusammen das Bewegungssystem des Elektrodenkabels. Die Hauptfunktion des Drahtsrahmens besteht darin, den Elektrodenkabel zu unterstützen, wenn er sich mit einer stabilen linearen Geschwindigkeit bewegt und den Arbeitsteil des Elektrodenkabels in einem bestimmten geometrischen Winkel zur Tischebene aufbewahrt.
Die Verjüngungsbaugruppe (Cross-Schaltplatte am oberen Cantilever) kann sicherstellen, dass das Werkstück mit 6 °/80 ° ㎜ erreicht.
(4) Bettkomponenten
Das Bett ist eine ganze Quadratkastenstruktur, daher sind die Starrheit und Festigkeit gut, deren obere Teil mit Tischteilen, Drahtteilen und Drahttransportteilen ausgestattet ist. Der untere Teil ist mit einem funktionierenden Flüssigtank und elektrischen Teilen der Werkzeugmaschine ausgestattet, die nicht nur sicher für die Verbesserung der Betriebsumgebung ist.
