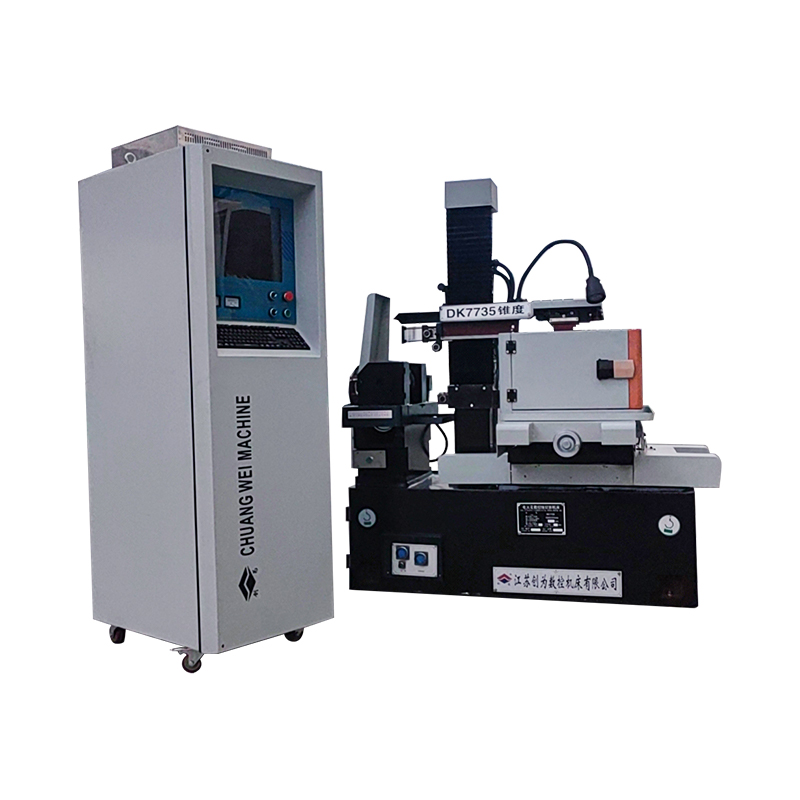

DK7745FZ Hochgenauige Stepper CNC EDM Drahtschneidemaschine

1 、 Das Maschinenbett besteht aus Harzsandguss, nachdem die zweite Temperierungsverformung klein und hohe Festigkeit ist.
2 、 mit stabiler Leistung, hoher Ausgangsleistung, schneller Schneidgeschwindigkeit, hoher Oberflächenfinish, geringem Molybdän -Draht und so weiter. Ultra-niedriger Molybdän-Drahtverlust senken die Verarbeitungskosten erheblich.
3. Integration von Programmierung und Steuerung: Komplexe Grafiken können durch CAD, Echtzeitverfolgung von Verarbeitungsgrafiken und eine Vielzahl von Verarbeitungsstatus-Displays in DXF konvertiert werden, verfügt jedoch auch über einen Speicher an Stromausfällen, Kurzschluss-Rücken, Bruchdrahtschutz, automatisches Abschalten, beliebige Drehung und andere Funktionen.
4. Einführung von Branddrahtschneidemittel-Spezialfrequenzwandler zur Steuerung des Drahttransportmotors, unendlich variabler Geschwindigkeitsregulation, mit kontaktloser Umkehrung des Induktionsschalters, ohne Funkenstörung beim Umkehr, ohne Umkehrungsgeräusche, reibungslosen Motorbetrieb, Verbesserung der Zuverlässigkeit und Sicherheit des Werkzeugwerkzeugs. $.

Das grundlegende Prinzip des EDM -Drahtschnitts besteht darin, die Werkzeugelektrode zum Impulsentladung auf dem Werkstück zu verwenden, um die Verarbeitung zu erreichen. Die Verarbeitung von EDM -Drahtschneidemittel muss die Formelektrode nicht erstellen, die Verwendung von Fein Metalldraht (normalerweise als Molybdänendraht bezeichnet) als Werkzeugelektrode. Der positive Pol der Impulsleistung ist mit dem Werkstück verbunden, und der negative Pol ist mit dem Molybdänendraht verbunden. Der Molybdändraht bewegt sich mit einer bestimmten Geschwindigkeit hin und her und tritt kontinuierlich in den Entladungsbereich ein und verlässt sie. Gleichzeitig wird ein flüssiges Medium zwischen dem Molybdändraht und dem Werkstück besprüht. Solange der Bediener die Geschwindigkeit und Flugbahn des Molybdändrahts zum Werkstück effektiv steuert, kann die erforderliche Form und Größe des Werkstücks geschnitten werden. Die Flugbahn der Werkstückbewegung wird durch die x- und y -Bewegungen der Koordinatentabelle gebildet (zwei kontrollierte Sprungmotoren in den Längs- und Querrichtungen).
Die Hauptmaschine der DK-Serie CNC Draht-Schnittmaschinenmaschine besteht aus einem Bett, einem Arbeitstisch, dem Drahttransportgerät, dem Kühlmittelpanzer, dem Maschinen-Elektrik-Geräte, dem Zubehör und anderen Komponenten. Es basiert auf dem Bett, und der Tisch, der Drahtträger und der Kabelrahmen sind auf derselben Grundfläche des Bettes installiert.
Die folgenden werden separat eingeführt:
1） Bett
Das Bett ist ein Harzsandgusseisen vom Box, das eine ganze Gussstruktur ist, deren obere Teil am Arbeitstable, dem Drahtspeicherzylinder, dem Drahtrahmen, der Beleuchtung und anderen Komponenten montiert ist.
2） Arbeitstabelle
Der Arbeitstisch besteht hauptsächlich aus einem Arbeitstisch, einer mittleren Dragplatte, einer Kugelschraube und einem variablen Geschwindigkeitsgetriebe usw. Die Längs- und Querbewegung der Drag -Platte nimmt die Kugelführungstruktur durch den Trittmotor durch zwei Paare von Backlash -Zahnradantriebsschrauben an, um die Bewegung der Arbeitstabelle zu erreichen. Die Kugelschraube hat die Vorteile von hoher Getriebepräzision, hoher Effizienz und langer Lebensdauer.
(3) Seidentransportgerät
Der Drahtspeicherzylinder besteht aus einem dünnwandigen Hohlzylinder. Motor durch den Stecker, um die Lagerzylinderdrehung zu fahren, während der Speicherzylinder die Bewegung von der Zahnradgeschwindigkeit nach der Schraube zum Fahren der Drahttransport -Geräteschweißplatte erwidert.
Die häufige Richtungsänderung der Drahtspeicherzylinderwiderstandplatte wird durch einen Satz induktiver Schalter gesteuert, was einfach und empfindlich im Betrieb ist. Die linken und rechten Stoßstangen sind mit einem Überlastversicherungsgerät ausgestattet, das den Strom des Drahttransportmotors abschneidet, wenn der induktive Schalter die Richtung nicht ändert.
4） Wireframe
Molybdänendraht ist wie ein geschlossener Antriebsriemen, der von der Rolle angetrieben wird, um hin und her zu arbeiten, Reihen der Räder und ein Paar führender Räder durch den Molybdänendraht, der um den Betriebszyklus gewickelt ist.
Das Leitfad nimmt einen versiegelten Abschnitt aus Molybdändraht vertikal an.
5） Kühlmittelpanzer
Die Wasserpumpe sendet die Arbeitsflüssigkeit in den Verarbeitungsbereich, die Schlacke sammelt sich in der schmutzigen Box, die regelmäßig gereinigt werden muss, und der Arbeitskühlmittel verwendet die saponifizierte DX-1-Flüssigkeit.
6） Zubehör
① Einrichtung: Gruppen von Einrichtungsgruppen zum Fixieren der flachen Form oder des zylindrischen Werkstücks, der Struktur der Abteilung für Druckplatten, mit T-Typ-Schrauben zum Befestigen der Fixture am Arbeitstable.
② Kurbel: Zum Wickeln der Seide dreht sich der Seidenspeicherzylinder.
③ Enge Drahtrad: Wird zur manuellen Spannung von Molybdändraht verwendet.
