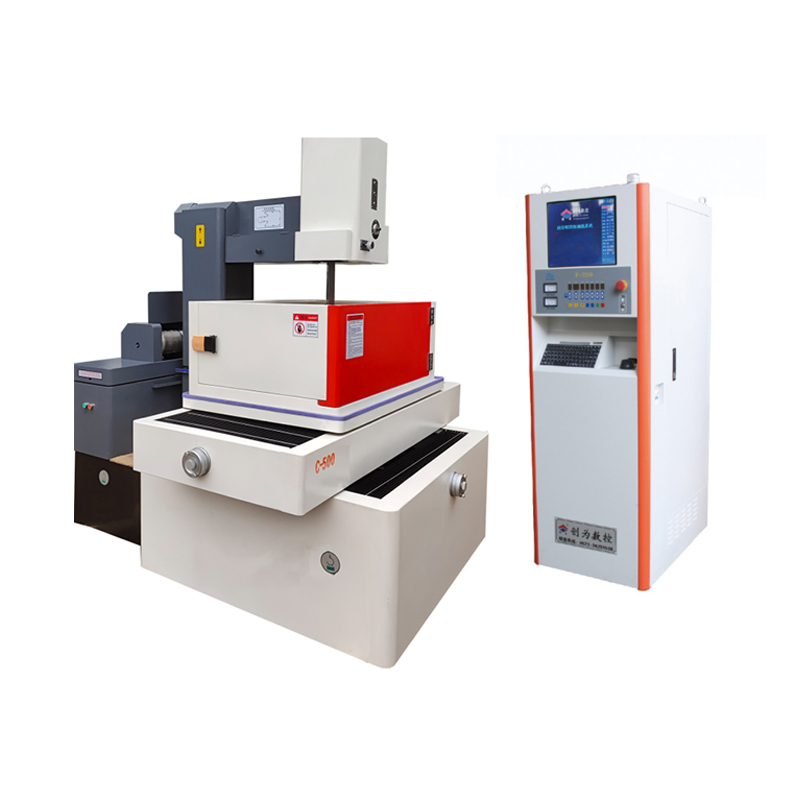

DK7763 T-Typ-Servo Flexible Fast-Response CNC Draht EDM-Mittelgeschwindigkeitsschneidemaschine

1. Werkzeugmaschinenbett: Übernimmt die Gesamtstruktur des T-Typs-Duplex-Boxs; Die Hauptstrukturstütze der Hauptstruktur verbinden den Wagen, den Drahtgitter, die Referenzoberfläche der Drahttransport, bildet eine stabile ganze kombinierte T-Typ-Linien, Oberflächen und Körper, Kunststoffsandabguss-die Steifigkeit und Stabilität des gesamten Maschinenkörpers, und die Flachheit der Referenzfläche ist bei dynamischen und statischen Bedingungen garantiert.
2. Workbench-Wagen Teil: Der Wagen nimmt eine konkave und konvexe feste, feldförmige Verstärkungsrippenstruktur, plastische Sandgussgussstruktur, nicht einfach zu erzeugen Formfehler (Deformation) an. Die Kugelschraube und die lineare Führung sind so ausgelegt, dass sie in derselben Basisreferenzebene installiert werden sollen, um die Genauigkeit der Montageposition zu verbessern und Montagefehler zu beseitigen (.
3. TEIL-RASTER-TEIL: Die Säule verwendet eine C-Type-Boxstruktur. Der obere Teil der Säule vom C-Typ (oberer Drahtgitter) und der untere Rackkörper sind relativ feste Drahtgitter, die starr und nicht leicht zu resonieren sind. Der numerische Kompressionsfedermechanismus der Drahtradanordnung sorgt für die Ausgleichsspannung des Molybdäns. Der Mechanismus für quadratische Führungsstangenhebede verwendet einen Wurmgetriebe, einen helikalen Zahnradmechanismus und eine 900-V-Führung sowie einen V-förmigen Schieberegler, um die Schneidhöhe (elektrisch) zuverlässig und bequem einzustellen. Das obere Wasserspray -Gerät besteht aus einer Wassersprühplatte und einer Drahtleitung, die an den Boden der Quadratführer angeschlossen ist, um die Schwingung des Molybdändrahtes zu stabilisieren und die obere Wassersprühplatte zu unterstützen, um das Kühlmittel vollständig auf dem Verarbeitungsteil zu sprühen.
