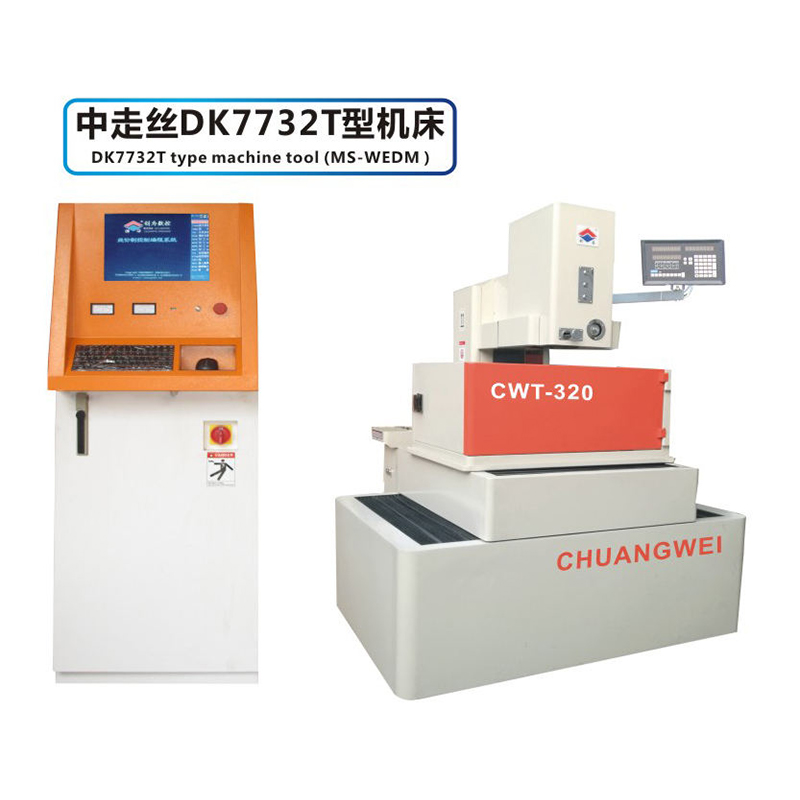

DK7732 T-Typ-Servo-Anti-Resonanz-CNC-Draht-EDM-Mittelgeschwindigkeitsmaschine

Das DK7732 T-Typ-Servo-Anti-Resonanz-CNC-Draht-EDM-Mittelgeschwindigkeits-Schneidgerät ist ein hochmodernes Tool für Präzision und Effizienz in der Bearbeitungsbranche. Diese Maschine mit fortschrittlicher Servo-Steuerungstechnologie sorgt für die Anti-Resonanzleistung, verringert die Vibration erheblich und verbessert die Schneidgenauigkeit. Die Mittelgeschwindigkeitsfähigkeit ist ein perfektes Gleichgewicht zwischen Geschwindigkeit und Präzision, was sie ideal für eine Vielzahl komplexer Schneidaufgaben macht.

Der DK7732 verfügt über eine robuste Struktur mit einem T-Typ-Design und bietet eine verbesserte Stabilität und Steifigkeit. Das hochwertige Draht-EDM-System ist in der Lage, komplizierte und detaillierte Schnitte mit bemerkenswerter Konsistenz zu erzeugen. Das CNC-Steuerungssystem ist benutzerfreundlich und bietet einen intuitiven Betrieb und umfassende Funktionen, um die verschiedenen Bearbeitungsanforderungen zu erfüllen.

Ausgestattet mit einem Hochleistungsgenerator liefert die Maschine Oberflächen und Präzision. Das innovative Kühlsystem gewährleistet eine konsistente Leistung und verlängert die Lebensdauer der Maschine. Darüber hinaus enthält der DK7732 ein fortschrittliches Filtrationssystem, das ein sauberes Arbeitsumfeld aufrechterhalten und die Wartungsanforderungen reduziert.

Perfekt für Anwendungen in der Luft- und Raumfahrt-, Automobil- und Präzisionstechnik und der DK7732 T-Typ-Servo-Anti-Resonanz-CNC-Draht-EDM-Maschine ist für seine Zuverlässigkeit, Präzision und fortschrittliche technologische Merkmale hervorgehoben. Es ist die ideale Lösung für Hersteller, die die Produktivität verbessern und qualitativ hochwertige Ergebnisse erzielen möchten.

Kontaktieren Sie uns

Jiangsu Chuangwei CNC Machine MORMOS Co., Ltd.

Produktstruktur Beschreibung

1. Werkzeugmaschinenbett: Übernimmt die Gesamtstruktur des T-Typs-Duplex-Boxs; Die Hauptstrukturstütze der Hauptstruktur verbinden den Wagen, den Drahtgitter, die Referenzoberfläche der Drahttransport, bildet eine stabile ganze kombinierte T-Typ-Linien, Oberflächen und Körper, Kunststoffsandabguss-die Steifigkeit und Stabilität des gesamten Maschinenkörpers, und die Flachheit der Referenzfläche ist bei dynamischen und statischen Bedingungen garantiert.
2. Workbench-Wagen Teil: Der Wagen nimmt eine konkave und konvexe feste, feldförmige Verstärkungsrippenstruktur, plastische Sandgussgussstruktur, nicht einfach zu erzeugen Formfehler (Deformation) an. Die Kugelschraube und die lineare Führung sind so ausgelegt, dass sie in derselben Basisreferenzebene installiert werden sollen, um die Genauigkeit der Montageposition zu verbessern und Montagefehler zu beseitigen (.
3. TEIL-RASTER-TEIL: Die Säule verwendet eine C-Type-Boxstruktur. Der obere Teil der Säule vom C-Typ (oberer Drahtgitter) und der untere Rackkörper sind relativ feste Drahtgitter, die starr und nicht leicht zu resonieren sind. Der numerische Kompressionsfedermechanismus der Drahtradanordnung sorgt für die Ausgleichsspannung des Molybdäns. Der Mechanismus für quadratische Führungsstangenhebede verwendet einen Wurmgetriebe, einen helikalen Zahnradmechanismus und eine 900-V-Führung sowie einen V-förmigen Schieberegler, um die Schneidhöhe (elektrisch) zuverlässig und bequem einzustellen. Das obere Wasserspray -Gerät besteht aus einer Wassersprühplatte und einer Drahtleitung, die an den Boden der Quadratführer angeschlossen ist, um die Schwingung des Molybdändrahtes zu stabilisieren und die obere Wassersprühplatte zu unterstützen, um das Kühlmittel vollständig auf dem Verarbeitungsteil zu sprühen.

Mechanische Parameter

1. Workbench -Tischgröße: 900 × 600 mm
2. Maximale X/Y -Achse -Reise: 500 × 630 mm
3. Maximale Z -Achse -Reise: 300 mm
4. Programmierbare Achse: x/y/u/v vier Achsen (Vier-Linkage)
5. X/Y -Achsenkugelschraube (Präzision): Kugelschraube
6. X/Y -Achsenführerschiene (Präzision): linearer Folie
7. Verarbeitungsgenauigkeit: Gemäß JB_T 11999.1-2014 Standard
8. Drahtgeschwindigkeit: 0-11 m/s
9. Maschinenmaschinenabmessungen: 1980 × 1600 × 2000
10. Werkzeugmaschinengewicht: 3400 kg
11. Maximale Tabellenbelastung: 1200 kg
12. Maximale Werkstückgröße: 900 × 550 × 400
13. Standardkonfiguration des Stromsystems: 380 V ± 10%/50 Hz
14. Eingangsleistung: 2 kW
15. Maximaler Verarbeitungsstrom: 8a
16. Anzeige: 15 ”Farb -LCD -Anzeige
17. Das Antrieb des Servo X und Y Achse verwendet importierte berühmte Marke AC Servo Drive System, die eine stabilere Verarbeitungsgenauigkeit und eine höhere Mehrfachschneidgenauigkeit aufweist.
18. Programmiermethode: CAD/CAM/ISO
